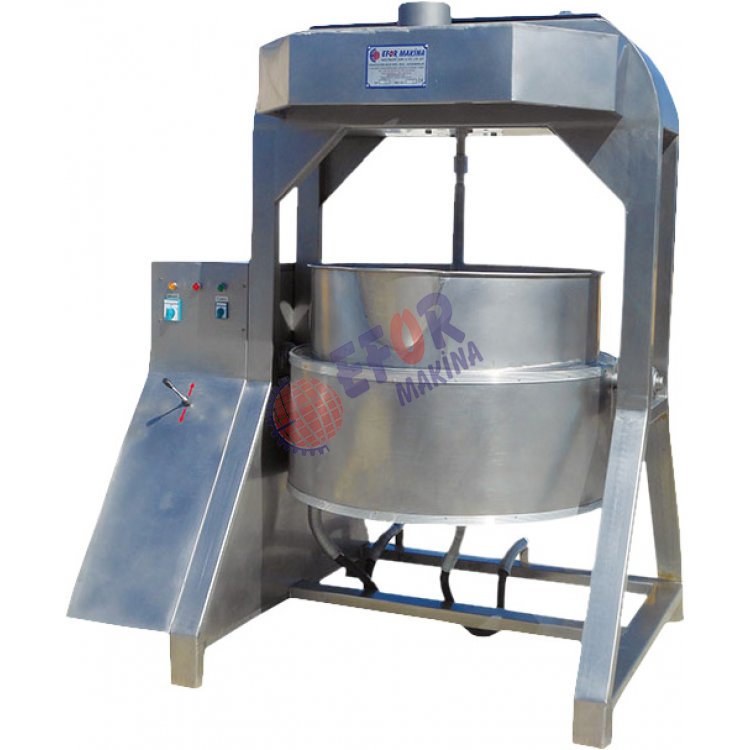

LOKUM PİŞİRME KAZANI
|
|
KAPASİTE : Nöbette / 100 kg. |
|
DERİNLİK : 55 cm. |
|
ÇAP : 90 cm. |
|
YÜKSEKLİK : 200 cm. |
|
AĞIRLIK : 620 kg. |
|
MOTOR GÜCÜ : 4 kw+1 kw = 5 kw |
|

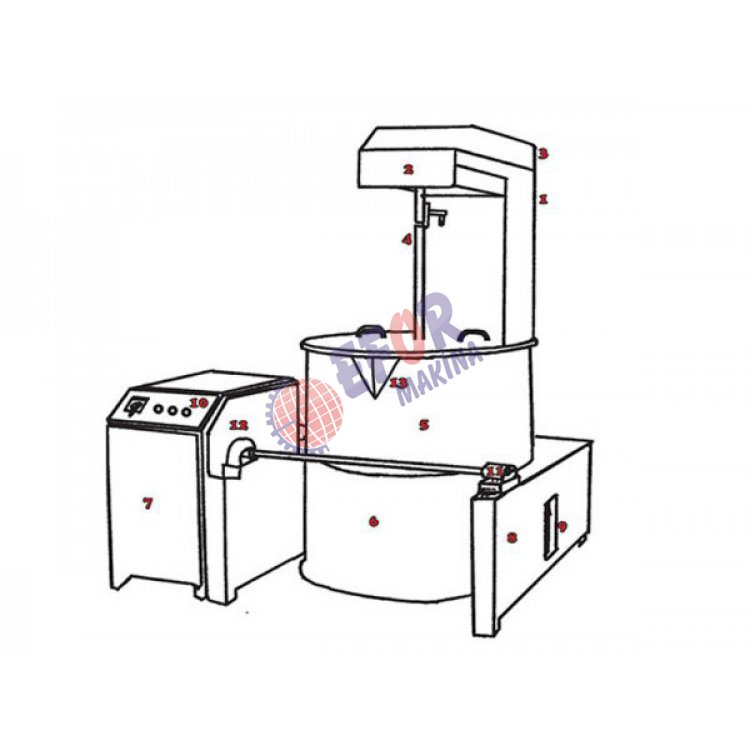

PARÇA VE AKSAMLARI : |
|
1 |
Motor |
|
2 |
Ayna Mahruti |
|
3 |
Motor – Rediktör |
|
4 |
Paletli karıştırıcı mil |
|
5 |
Bombeli kazan |
|
6 |
Elektrikli Kızgın yağ sistemli |
|
7 |
Yağ giriş hortumları |
|
8 |
Kızgın yağ pompası |
|
9 |
Sempantin yolu |
|
10 |
Davlumbaz ve emici fan |
|
11 |
Yağ giriş ve çıkış yeri |
|
12 |
Motor Şasesi |
|
13 |
Kazan Şasesi |
|
14 |
Yağ Girişi |
|
15 |
Elektrik Panosu |
|
16 |
Devirici Yatak ve Kollar |
|
17 |
Hidrolik Devirme |
|
18 |
Boşaltma Ağzı |
|
MAKİNA ELEMANLARI VE DEĞERLERİ |
|
1 |
R-S-T Faz giriş ikaz lambası |
|
2 |
M-1 için 16 A iki kademeli Pako şalter |
|
3 |
M-2 için 1 ve 2 nolu start butonu |
|
4 |
M-2 için 9 A 1 ve 2 nolu kontaktörler |
|
5 |
M-2 için swıch |
|
6 |
M-1, 4 kw – 5,2 Ps – 9 A 3 fazlı motor |
|
7 |
M-2, 1 kw – 1,3 Ps – 2,25 A 3 Fazlı motor |
